高速雕铣加工中心
所属分类
超声绿色雕铣中心
◆ 配置汇专自主研发智能化超声加工系统，解决难加工材料的加工痛点
◆ 可选配内冷超临界CO2或微量润滑（MQL）冷却系统，实现清洁切削
◆ 两种丝杆导轨防护可选，满足硬脆材料、金属材料加工需求
◆ 可选配单 / 双刀库 / 40T链式刀库
◆ 高精度加工，定位精度可达 6μm，重复定位精度可达 4μm
◆ 前门上下料、侧门操作模式，操作位置靠近加工区域，方便操作
◆ 机内配置螺旋排屑器，排屑顺畅，无死角
产品亮点
系列概述
产品亮点
◆ 整体采用龙门式铸铁材料，一体式横梁立柱，刚性高、抗振性好，精度稳定 ◆ 定位精度可达 6μm，重复定位精度可达 4μm |  |
 | ◆ 配置高速超声主轴，超声加工一键式切换，可配置HSK-E25/HSK-E32主轴 ◆ 最高转速 50,000rpm ◆ 可配置四轴/五轴，实现集约化加工 ◆两种丝杆导轨防护可选，满足硬脆材料、金属材料加工需求 |
◆ 系统配置，标配华中数控 918D系统，可选配西门子828D-280系统 |  |
加工应用适用于硬脆性材料（如陶瓷、蓝宝石、玻璃、碳化硅）、碳纤维复合材料、高温合金（如钛合金）等难加工材料精密零部件高精高效加工，适用于小零件、微小孔工件的加工

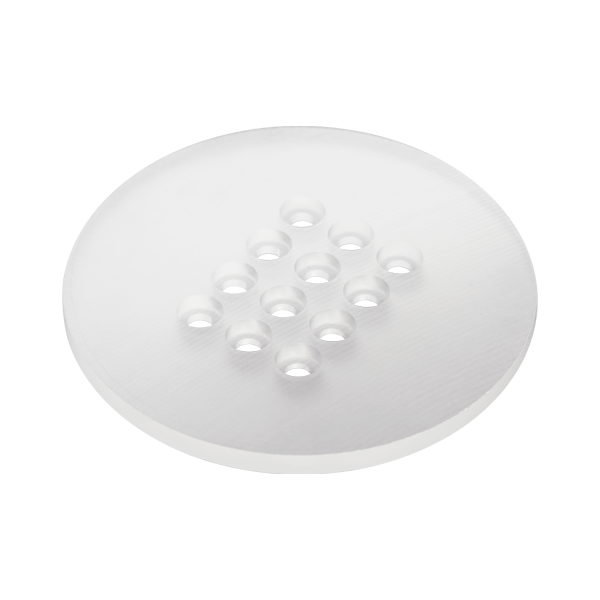

 蓝宝石工件 |

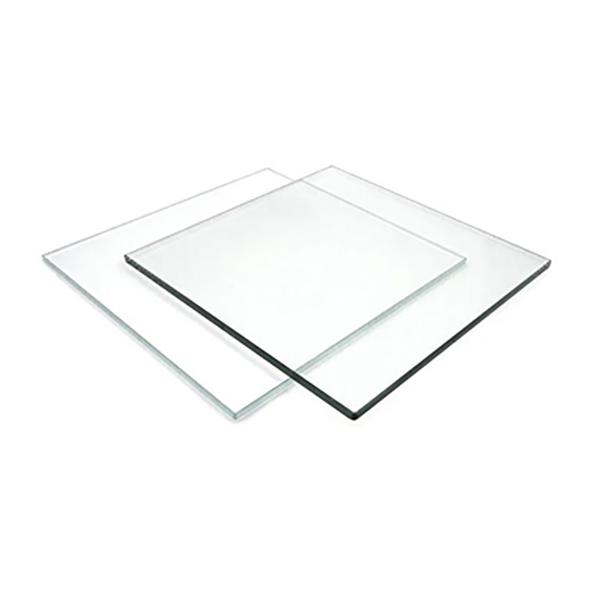

 石英玻璃基板 |

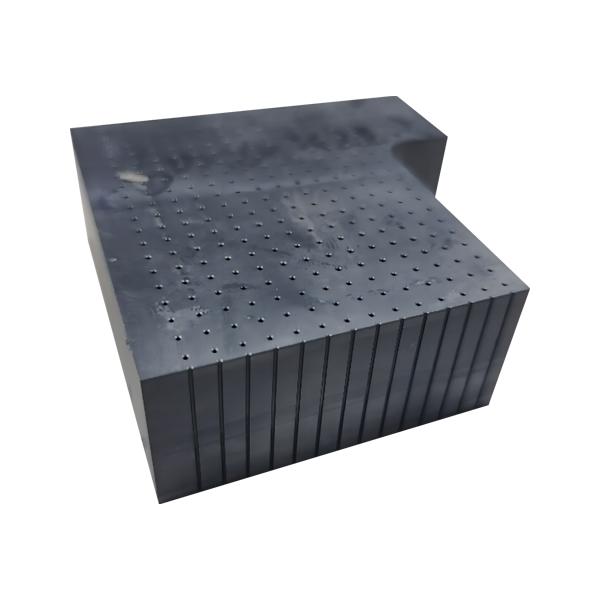

 单晶硅喷淋盘 |
主要参数
| 项目 | 单位 | UHB-400 A| B | C | UHB-400 AA | BB | CC |
| X/Y/Z轴加工行程 | mm | 400×400×150 | 400×400×150 |
| 工作台尺寸 | mm | 400×400 | 400X400 |
| 工作台最大负载 | kg | 100 | 100 |
| X/Y/Z轴快速移动速度 | m/min | 15/15/15 | 15/15/15 |
| 主轴最高转速（短时） | rpm | 40,000 | 50,000 | 40,000 | 40,000 | 50,000 | 40,000 |
| 主轴最高转速（持续） | rpm | 32,000 | 40,000 | 32,000 | 32,000 | 40,000 | 32,000 |
| 锥孔规格 | — | ISO20 | HSK-E25| HSK-E32 | ISO20 | HSK-E25| HSK-E32 |
| 刀库容量 | 把 | 非超声：14 | 14 | 11 超声：12 | 13 | 11 | 非超声：28 | 28 | 22 超声：24 | 26 | 22 |
| 最大刀具直径（满刀） | mm | 60 | 60 |
| 最大刀具长度 | mm | 75 | 90 | 75 | 75 | 90 | 75 |
| 最大刀具质量 | kg | 3 | 3 |
主要配置
标配：
| ◆ 华中数控918D | ◆ 加工冷却系统 |
| ◆ 集中式自动润滑系统 | ◆ 主轴恒温冷却系统 |
| ◆ 外挂式手轮 | ◆ 气枪 |
| ◆ 电箱热交换器 | ◆ LED工作灯 |
| ◆ 三色警示灯 | ◆ 安全门锁 |
选配：
| ◆ 西门子828D-280 | ◆ 高精度3D测头 |
| ◆ 油雾收集器 | ◆ 四轴/五轴转台 |
| ◆ 自动门 | ◆ 接触式对刀仪 |
| ◆ 超声振幅测量仪 | ◆ 五轴联动系统（含RTCP功能） |
| ◆ 双刀库 |
配置适用机型：UHB-400A、UHB-400B、UHB-400C
