超声高速钻铣加工中心

AST-500

所属分类

超声绿色雕铣中心

◆ 配置汇专自主研发智能化超声加工系统，解决难加工材料的加工痛点

◆ 可选配超临界CO₂或微量润滑（MQL）冷却系统，实现清洁切削

◆ 三种丝杆导轨防护可选，满足硬脆材料、金属材料加工需求

◆ 可选BBT-30超声内冷主轴，最高转速可达 24,000rpm

◆ 多种规格刀库可选（21T/26T/30T/36T/30T+14T）

◆ 定位精度可达9μm，重复定位精度可达5μm

◆ 可配置四轴/五轴

产品亮点

系列概述

产品亮点

◆ 床身整体采用铸铁材料，三轴标配高刚性线轨，确保机床具备良好刚性、抗震性和稳定性，从而保证优异的动态切削性能

◆ 标配高转速直连式机械主轴(非中心出水)，可选配直连式机械主轴（中心出水）、电主轴（非中心出水）和电主轴（中心出水），可选BBT-30超声内冷主轴，最高转速可达 24,000rpm

◆三种丝杆导轨防护可选，满足硬脆材料、金属材料加工需求

◆定位精度可达9μm，重复定位精度可达5μm

◆ 标配21T夹臂式刀库，换刀速度快，多种规格刀库可选（26T/30T/36T/30T+14T）

◆ 可加装4/5轴，实现集约化加工

◆ 可加装3D测头，实现在线纠偏

◆ 支持自动上下料

◆ 配置人机界面友好的三菱M80A，操作简单

加工应用集钻攻、攻牙、铣削等加工为一体，广泛用于3C消费电子、汽车、航天航空、医疗器械等行业中的小型板零件、盘形零件、壳体零件加工。

石英玻璃光纤预制棒

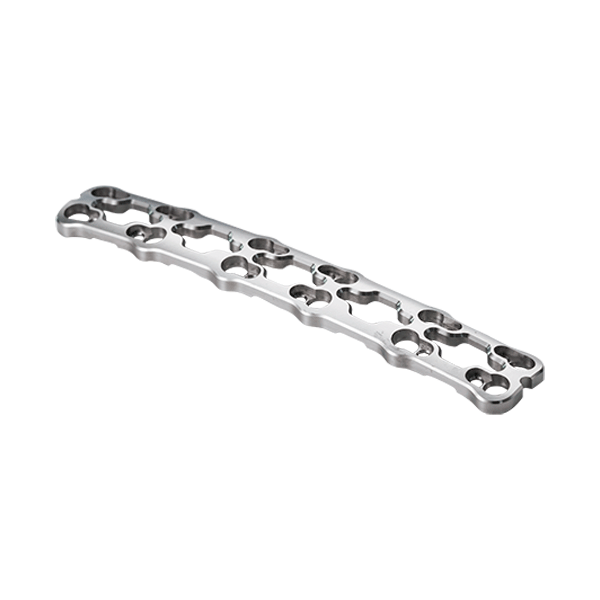

钛合金TC4颈椎固定板

主要参数

项目	单位	AST-500
行程
X/Y/Z轴加工行程	mm	500×400×320
主轴鼻端至工作台面距离	mm	210-360/215-365/185-335
工作台
工作台尺寸	mm	620×400
工作台最大负载	kg	250
T形槽（槽数 × 槽宽 × 间距）	pcs×mm×mm	5×12×80
进给速度
X/Y/Z轴快速移动速度	m/min.	48 \| 48 \| 36
X/Y/Z轴最高切削进给速度	m/min.	10
X/Y/Z轴电机功率	kW	0.75/0.75/0.75
主轴
主轴直径	mm	Φ80/Φ80/Φ100
主轴转速（最高）	rpm	24,000
电机功率（额定）	Kw	3.7/3.7/6
电机扭矩（额定）	Nm	1.17/1.17/2.7
锥孔规格	—	BT30
超声功能	-	可选
微量润滑	-	/
超声+微量润滑	-	/
精度
X/Y/Z轴定位精度	mm	0.005
X/Y/Z轴重复定位精度	mm	0.003
精度等级		UP
刀库
刀库容量	把	21
最大刀具直径（满刀）	mm	60 / 80
最大刀具长度	mm	200
最大刀具质量	kg	3
刀库类型	-	伞型
电气源要求与整机
电源电压	-	三相交流，380V/50Hz
总电源容量	kVA	10
气源压力	MPa	0.5-0.7
总耗气量	L/min	100
机床总重量（含附件）	kg	2100
机床尺寸（长 x 宽 x 高）	mm	1245 × 1750 ×2130
数控系统
/	/	华中数控 918D(标配) \| 西门子 808D（选配）

主要配置

标配：

◆ 三菱M80A	◆ 集中式自动润滑系统
◆ 底座冲屑系统	◆ 加工冷却系统
◆ 以太网通讯接口	◆ 外挂式手轮
◆ 气枪	◆ 电箱热交换器
◆ LED工作灯	◆ 三色警示灯
◆ 安全门锁

选配：

◆ 高精度3D测头	◆ 主轴恒温冷却系统
◆ 自动门	◆ 4/5轴转台
◆ 圆盘式油水分离器	◆ 油雾收集器
◆ 接触式对刀仪	◆ 外挂刀库(ATM-14)
◆ 西门子、发那科数控系统

配置适用机型：AST-500
