超声钻铣加工中心

UHT-500

◆ 配置汇专自主研发智能化超声加工系统,解决难加工材料的加工痛点

◆ 可选配超临界CO₂微量润滑(MQL)冷却系统,实现清洁切削

◆ 三种丝杆导轨防护可选,满足硬脆材料、金属材料加工需求

◆ 可选BBT-30超声内冷主轴,最高转速可达 30,000rpm

◆ 多种规格刀库可选(21T/26T/30T/36T/30T+14T)

◆ 定位精度可达6μm,重复定位精度可达4μm

◆ 可配置四轴/五轴

产品亮点
系列概述
产品亮点

◆ 床身整体采用铸铁材料,三轴标配高刚性线轨,确保机床具备良好刚性、抗震性和稳定性,从而保证优异的动态切削性能

◆ 标配高转速直连式机械主轴(非中心出水),可选配直连式机械主轴(中心出水)、电主轴(非中心出水)和电主轴(中心出水),可选BBT-30超声内冷主轴,最高转速可达 30,000rpm

◆三种丝杆导轨防护可选,满足硬脆材料、金属材料加工需求

◆定位精度可达6μm,重复定位精度可达4μm


◆ 标配21T夹臂式刀库,换刀速度快,多种规格刀库可选(26T/30T/36T/30T+14T)

◆ 可加装4/5轴,实现集约化加工

◆ 可加装3D测头,实现在线纠偏

◆ 支持自动上下料

◆ 配置人机界面友好的三菱M80A,操作简单




加工应用集钻攻、攻牙、铣削等加工为一体,广泛用于3C消费电子、汽车、航天航空、医疗器械等行业中的小型板零件、盘形零件、壳体零件加工。

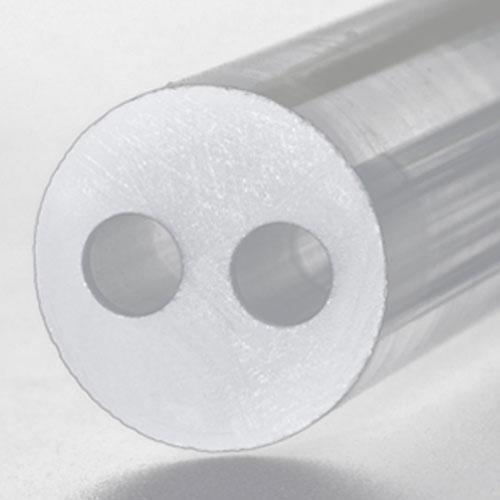

石英玻璃光纤预制棒

石英玻璃光纤预制棒

钛合金TC4颈椎固定板

钛合金TC4颈椎固定板



主要参数
项目单位UHT-500
X/Y/Z轴加工行程mm

500×400×320

主轴鼻端至工作台面距离mm210-360/215-365/185-335
工作台尺寸mm

620×400

工作台最大负载kg250
T形槽(槽数 × 槽宽 × 间距)pcs×mm×mm5×12×80
X/Y/Z轴快速移动速度m/min.

48/48/36

X/Y/Z轴最高切削进给速度m/min.10
X/Y/Z轴电机功率kW0.75/0.75/0.75
主轴直径mmΦ80/Φ80/Φ100
主轴转速(最高)rpm

30,000

电机功率(额定)Kw3.7/3.7/6
电机扭矩(额定)Nm1.17/1.17/2.7
锥孔规格BT30
超声功能-可选
微量润滑-/
超声+微量润滑-/
X/Y/Z轴定位精度mm0.005
X/Y/Z轴重复定位精度mm0.003
精度等级 UP
刀库容量21
最大刀具直径(满刀)mm60 / 80
最大刀具长度mm200
最大刀具质量kg3
刀库类型-伞型
电源电压-三相交流,380V/50Hz
总电源容量kVA10
气源压力MPa0.5-0.7
总耗气量L/min100
机床总重量(含附件)kg2100
机床尺寸(长 x 宽 x 高)mm1245 × 1750 ×2130
//华中数控 918D(标配) | 西门子 808D(选配)

主要配置

标配:

◆ 三菱M80A

◆ 集中式自动润滑系统

◆ 底座冲屑系统

◆ 加工冷却系统
◆ 以太网通讯接口◆ 外挂式手轮
◆ 气枪◆ 电箱热交换器
◆ LED工作灯◆ 三色警示灯

◆ 安全门锁


选配:

◆ 高精度3D测头◆ 圆盘式油水分离器
◆ 自动门

◆ 4/5轴转台

◆ 油雾收集器◆ 接触式对刀仪
◆ 外挂刀库(ATM-14)◆ 主轴恒温冷却系统

◆ 刀库冲水

◆ 非超声功能

配置适用机型:HDT-500
