雕铣加工中心

超声绿色精密雕铣加工中心





超声绿色精密雕铣加工中心

UGM-600

所属分类

超声绿色雕铣中心

◆ 配置汇专自主研发智能化超声加工系统，解决难加工材料的加工痛点

◆ 可选配内冷超临界CO2或微量润滑（MQL）冷却系统，实现清洁切削

◆ 两种丝杆导轨防护可选，满足硬脆材料、金属材料加工需求

◆ 可选配单 / 双刀库 / 40T链式刀库

◆ 高精度加工，定位精度可达 5μm，重复定位精度可达 3μm

◆ 前门上下料、侧门操作模式，操作位置靠近加工区域，方便操作

◆ 机内配置螺旋排屑器，排屑顺畅，无死角

产品亮点

系列概述

产品亮点

◆ 整体采用龙门式铸铁材料，一体式横梁立柱，刚性高、抗振性好，精度稳定

◆ 定位精度可达 5μm，重复定位精度可达 3μm

◆ 配置高速超声主轴，超声加工一键式切换，可配HSK-E32/HSK-E40/HSK-A63主轴

◆ 最高转速 40,000rpm

◆ 可配置四轴/五轴，实现集约化加工

◆两种丝杆导轨防护可选，满足硬脆材料、金属材料加工需求

◆ 系统配置，标配华中数控 918D系统，可选配西门子828D-280系统

加工应用适用于硬脆性材料（如陶瓷、蓝宝石、玻璃、碳化硅）、碳纤维复合材料、高温合金（如钛合金）等难加工材料精密零部件高精高效加工，适用于小零件、微小孔工件的加工

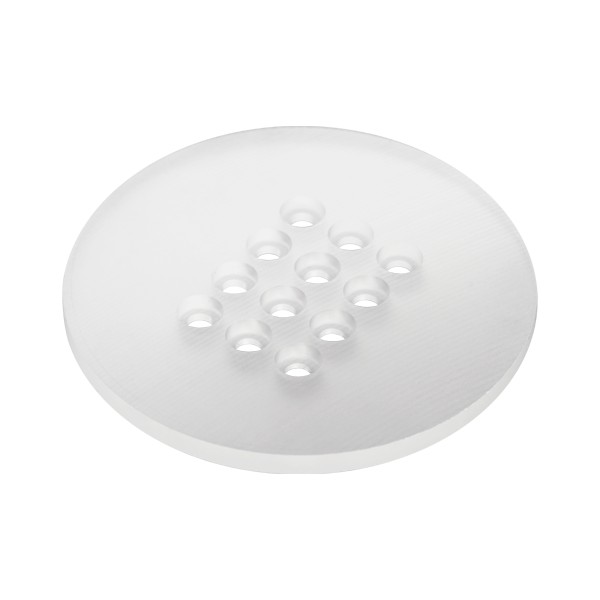

蓝宝石工件

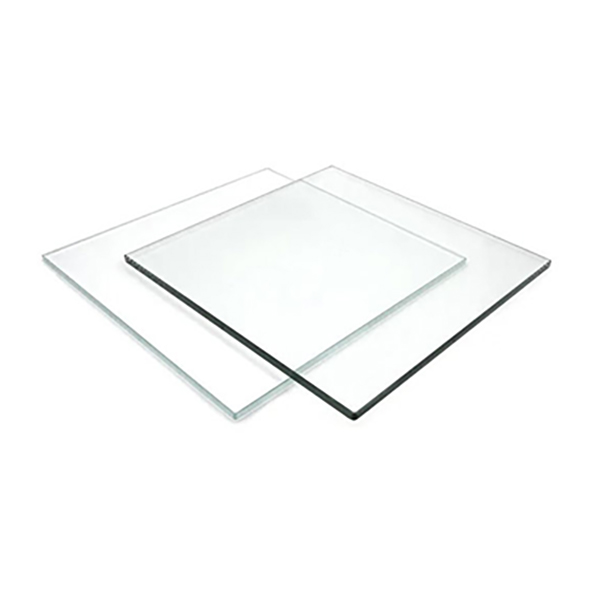

石英玻璃基板

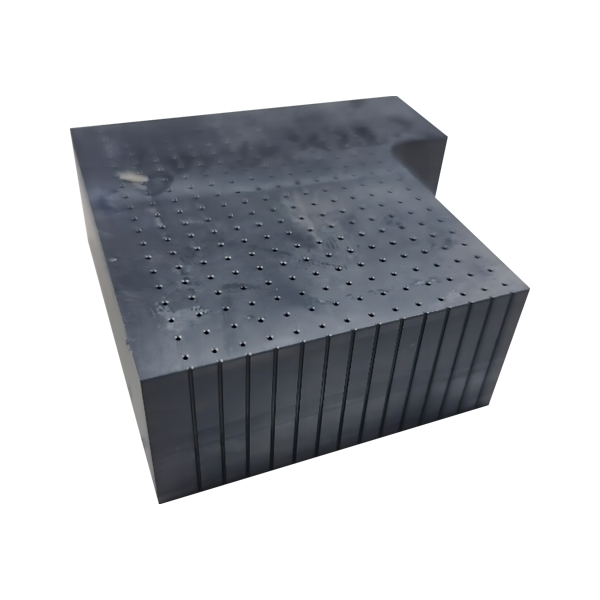

单晶硅喷淋盘

主要参数

项目	UGM-600 A \| B \| C	UGM-600 AA \| BB \| CC
行程
X/Y/Z轴加工行程	600×500×300	600×500×300
主轴鼻端至工作台面距离
工作台
工作台尺寸	620×560	620×560
工作台最大负载	300	300
T形槽（槽数 × 槽宽 × 间距）
进给速度
X/Y/Z轴快速移动速度	15/15/15	15/15/15
X/Y/Z轴最高切削进给速度
X/Y/Z轴电机功率
主轴
主轴直径
主轴最高转速（短时）	40,000 \| 30,000 \| 18,000	40,000 \| 30,000 \| 18,000
主轴最高转速（持续）	32,000 \| 24,000 \| 14,400	32,000 \| 24,000 \| 14,400
电机功率（额定）
电机扭矩（额定）
锥孔规格	HSK-E32 \| HSK-E40 \| HSK-A63	HSK-E32 \| HSK-E40 \| HSK-A63
超声功能
微量润滑
超声+微量润滑
精度
X/Y/Z轴定位精度
X/Y/Z轴重复定位精度
精度等级
刀库
刀库容量	非超声：15 \| 13 \| 9 超声：15 \| 13 \| 9	非超声：30 \| 26 \| 18 超声：30 \| 26 \| 18
最大刀具直径（满刀）	130 \| 140 \| 110	130 \| 140 \| 110
最大刀具长度	80 \| 80 \| 70	80 \| 80 \| 70
最大刀具质量	3
刀库类型	伞型
刀库类型
电气源要求与整机
电源电压
总电源容量
气源压力
总耗气量
机床总重量（含附件）
机床尺寸（长 x 宽 x 高）
数控系统
/

主要配置

标配：

◆ 华中数控918D	◆ 加工冷却系统
◆ 集中式自动润滑系统	◆ 主轴恒温冷却系统
◆ 外挂式手轮	◆ 气枪
◆ 电箱热交换器	◆ LED工作灯
◆ 三色警示灯	◆ 安全门锁

选配：

◆ 西门子828D-280	◆ 高精度3D测头
◆ 油雾收集器	◆ 四轴/五轴转台
◆ 自动门	◆ 接触式对刀仪
◆ 超声振幅测量仪	◆ 五轴联动系统（含RTCP功能）
◆ 双刀库

配置适用机型：UGM-600
