超声绿色精密雕铣加工中心
所属分类
超声绿色雕铣中心
◆ 配置汇专自主研发智能化超声加工系统,解决难加工材料的加工痛点
◆ 可选配内冷超临界CO2或微量润滑(MQL)冷却系统,实现清洁切削
◆ 两种丝杆导轨防护可选,满足硬脆材料、金属材料加工需求
◆ 可选配单 / 双刀库 / 40T链式刀库
◆ 高精度加工,定位精度可达 5μm,重复定位精度可达 3μm
◆ 前门上下料、侧门操作模式,操作位置靠近加工区域,方便操作
◆ 机内配置螺旋排屑器,排屑顺畅,无死角
产品亮点
系列概述
产品亮点
◆ 整体采用龙门式铸铁材料,一体式横梁立柱,刚性高、抗振性好,精度稳定 ◆ 定位精度可达 5μm,重复定位精度可达 3μm | |
◆ 配置高速超声主轴,超声加工一键式切换,可配置HSK-E32/HSK-E40/HSK-A63主轴 ◆ 最高转速 40,000rpm ◆ 可配置四轴/五轴,实现集约化加工 ◆两种丝杆导轨防护可选,满足硬脆材料、金属材料加工需求 | |
◆ 系统配置,标配西门子828D-280系统 |

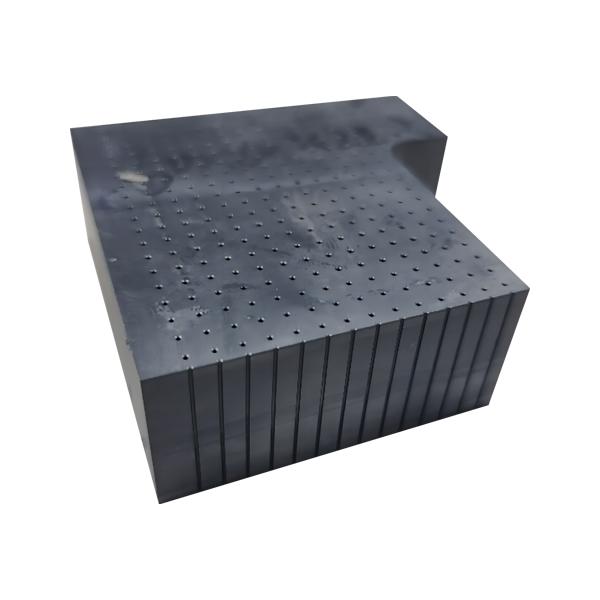

加工应用适用于硬脆性材料(如陶瓷、蓝宝石、玻璃、碳化硅)、碳纤维复合材料、高温合金(如钛合金)等难加工材料精密零部件高精高效加工,适用于小零件、微小孔工件的加工
蓝宝石工件 |

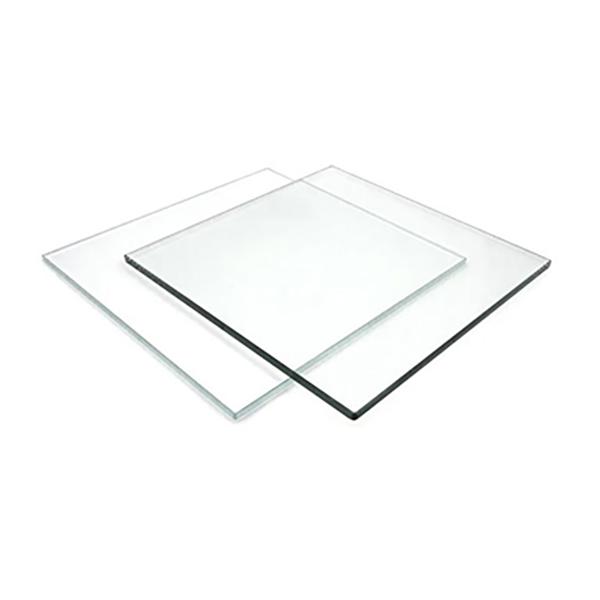

石英玻璃基板 |
单晶硅喷淋盘 |
主要参数
项目 | 单位 | UGM-1200A | UGM-1200B | UGM-1200C |
X/Y/Z轴加工行程 | mm | 800×1200×350 | 800×1200×350 | 800×1200×350 |
工作台尺寸 | mm | 850x1250 | 850x1250 | 850x1250 |
工作台最大负载 | kg | 1000 | 1000 | 1000 |
X/Y/Z轴快速移动速度 | m/min | 24/24/24 | 24/24/24 | 24/24/24 |
主轴最高转速(短时) | rpm | 40,000 | 30,000 | 18,000 |
主轴最高转速(持续) | rpm | 32,000 | 24,000 | 14,400 |
锥孔规格 | — | HSK-E32 | HSK-E40 | HSK-A63 |
刀库容量 | 把 | 非超声:25 超声:25 | 非超声:25 超声:25 | 非超声:40 超声:20 |
最大刀具直径(满刀) | mm | 60 | 60 | 76 |
最大刀具长度 | mm | 150 | 150 | 260 |
最大刀具质量 | kg | 5 | 5 | 5 |
主要配置
标配:
◆ 西门子828D-280 | ◆ 加工冷却系统 |
◆ 集中式自动润滑系统 | ◆ 主轴恒温冷却系统 |
◆ 外挂式手轮 | ◆ 气枪 |
◆ 电箱热交换器 | ◆ LED工作灯 |
◆ 三色警示灯 | ◆ 安全门锁 |
选配:
◆ 高精度3D测头 | ◆ 高精度光栅尺 |
◆ 油雾收集器 | ◆ 四轴/五轴转台 |
◆ 自动门 | ◆ 接触式对刀仪 |
配置适用机型:UGM-1200
关键词:
精密雕铣
超声高效
