超声绿色卧式五轴联动加工中心
ULM-400
雕铣--ULM-400-(5)

超声绿色卧式五轴联动加工中心

ULH400-5AXIS

◆配置汇专自主研发智能化超声加工系统,解决难加工材料的加工痛点

◆可选配超临界CO2或微量润滑(MQL)冷却系统,实现清洁切削

◆正T型结构,低重心

◆加工实现立、卧灵活转换

◆配置链式刀库,容量24~180T

◆高精度加工,定位精度可达6μm,重复定位精度可达3μm


产品亮点
系列概述
产品亮点

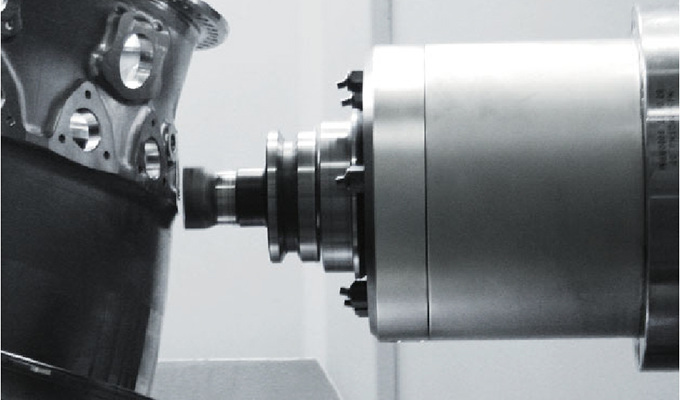

◆ 配置汇专自主研发超声主轴,减少切削力,满足难加工材料的高效加工需求。

◆ 机床主轴前支承采用多联组合轴承,后支承采用双列圆柱滚子轴承,精度为P2H级,主轴轴承采用油脂润滑,为使主轴轴发热最小,主轴带外循环强制冷却,可选配中心冷却主轴,可选配电主轴。

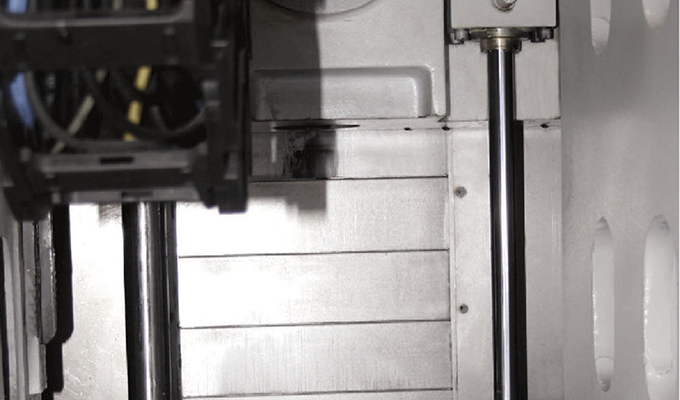

◆ 主轴箱上下运动(Y轴)设有液压平衡系统,减少主轴上下运动不平衡带来的Y轴精度位移。

◆ 刚性攻丝。

◆ 回转工作台直径可选Ф500, Ф630,Ф800,Ф1000,Ф1200。

◆ 链式刀库,标配40把,可选60/80/100/120/160把,机械手换刀,刀到刀时间仅3.5秒




加工应用针对陶瓷、蓝宝石 、玻璃、碳纤维复合材料等硬脆性材料以及难切削材料的超声加工



主要参数
项目单位ULH400-5AXIS
X/Y/Z轴加工行程mm500x650x700
工作台尺寸mm

Φ400

工作台最大负载kg300
X/Y/Z轴快速移动速度m/min.

40

主轴转速(最高)rpm

20000

锥孔规格HSK-A63
刀库容量

24

最大刀具直径(满刀)mm

70

最大刀具长度mm

200

最大刀具质量kg

8


主要配置

标配:

◆ 西门子 840Dsl

◆ 全封闭防护罩

◆ 工作灯

◆ 三色警示灯带

◆ 机内排屑器

◆ 刀具冷却装置

◆ 自动诊断系统◆ 自动换刀装置防护罩
◆ 外挂式手轮

◆ 自动断电装置

◆ 刀库手动刀具更换装置◆ 主轴手动刀具更换装置
◆ 自动润滑系统

◆ 托板冲洗装置

◆ 链式板排屑器和小车

◆ 冷却液除油装置

◆ 水枪◆ 气枪

选配:

◆ 高精度3D测头

◆ 刀具测头

◆ 旋转视窗

◆ 主轴中心出水冷却

◆ 油雾收集器


配置适用机型:ULH400-5AXIS
